पीजीएल12जी

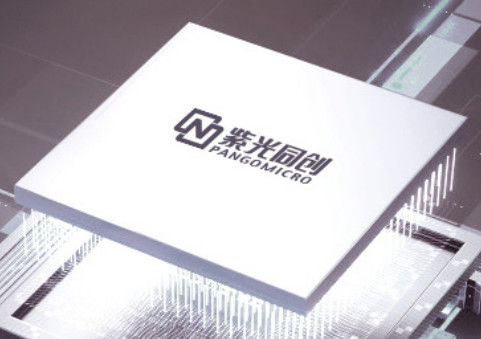

पीजीएल12जी एक कम शक्ति वाला, लागत प्रभावी एफपीजीए उत्पाद है। नीचे इसके कुछ प्रमुख पैरामीटर और विशेषताएं दी गई हैंः

I. बुनियादी मापदंड

• प्रक्रियाः 40 एनएम सीएमओएस प्रौद्योगिकी का उपयोग करता है, एक परिपक्व और कम बिजली की खपत प्रक्रिया नोड।
• कोर वोल्टेजः 1.1V तक कम, जिससे बिजली में और कमी आती है।

II. IO विशेषताएं

• उपयोगकर्ता आईओ की संख्याः 308 उपयोगकर्ता आईओ तक का समर्थन करता है, जटिल डिजाइनों की जरूरतों को पूरा करता है।
• वोल्टेज मानकः विभिन्न इंटरफेस और सर्किट आवश्यकताओं के अनुकूल 1.2V, 1.5V, 1.8V, 2.5V और 3.3V सहित कई वोल्टेज मानकों का समर्थन करता है।
• इंटरफेस मानक: कई इंटरफेस मानकों जैसे एचएसटीएल, एसएसटीएल, एमआईपीआईडी-पीएचवाई, एलवीडीएस, एमआईएनआई-एलवीडीएस, एसयूबी-एलवीडीएस, एसएलवीएस, टीएमडीएस के साथ संगत है।विभिन्न परिधीय उपकरणों और भंडारण उपकरणों के साथ संगतता सुनिश्चित करना.

III. कॉन्फ़िगर करने योग्य लॉजिक मॉड्यूल (CLM)

• संरचनाः प्रत्येक CLM में 4 बहु-कार्यात्मक LUT5s (Look-Up Tables) और 6 रजिस्टर होते हैं, जो लचीली तार्किक विन्यास क्षमताएं प्रदान करते हैं।
• विशेषताएं: तेजी से ले जाने-देखने वाले अंकगणितीय तर्क, वितरित रैम मोड और कैस्केड चेन का समर्थन करता है, जिससे एफपीजीए की कम्प्यूटेशनल और डेटा प्रोसेसिंग क्षमताएं बढ़ जाती हैं।

IV. स्मृति संसाधन

• DRM (Dedicated RAM Modules): 18Kb स्टोरेज स्पेस प्रदान करता है, जिसे दो स्वतंत्र 9Kb ब्लॉक के रूप में कॉन्फ़िगर किया जा सकता है। सिंगल-पोर्ट रैम, ड्यूल-पोर्ट रैम सहित विभिन्न ऑपरेटिंग मोड का समर्थन करता है,सरल दो-पोर्ट रैम, ROM, और FIFO मोड, विभिन्न अनुप्रयोगों में विविध भंडारण आवश्यकताओं को पूरा करते हैं।
• वितरित रैम और ब्लॉक रैम: अस्थायी डेटा संग्रहीत करने और जटिल तर्क कार्यों को लागू करने के लिए वितरित रैम और ब्लॉक रैम संसाधनों की एक निश्चित मात्रा प्रदान करता है।

वी. हार्डकोर संसाधन

• मेमोरी नियंत्रक (HMEMC): बाहरी मेमोरी उपकरणों के साथ कुशल डेटा विनिमय के लिए एकीकृत मेमोरी नियंत्रक।
• एनालॉग-टू-डिजिटल कन्वर्टर (एडीसी): एनालॉग सिग्नल को डिजिटल सिग्नल में परिवर्तित करने के लिए एकीकृत एडीसी मॉड्यूल, एनालॉग सिग्नल प्रसंस्करण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

VI. अन्य विशेषताएं

• कॉन्फ़िगरेशन मोडः उपयोगकर्ता आवश्यकताओं के आधार पर लचीले सेटअप के लिए कई कॉन्फ़िगरेशन मोड का समर्थन करता है।
• सुरक्षा विशेषताएंः उपयोगकर्ता डिजाइनों की सुरक्षा के लिए बिटस्ट्रीम एन्क्रिप्शन और डिवाइस आईडी (यूआईडी) कार्य प्रदान करता है।
